Delovi i Opravka klima uređaja

Merenje otpornosti namotaja step motora klime

Pre merenja otpora isključite konektor motora sa upravljačke jedinice.

Postupak merenja: - Podesite multimetar za područje mjerenja otpora (Ω) - Izmerite otpor namotaja između svih pinova (1-5) na konekoru

U slučaju da ste izmerili otpor od 0 ohma (kratki spoj) ili beskonačni otpor bilo kojem namotu, motor je oštećen.

Testiranje IPM modula invertora klime

IPM (Intelligent Power Module) je modul visokih performansi opremljen namenskim pogonskim krugom za izvlačenje boljih performansi iz IGBT čipa i pruža prilagođenu IC za izvršavanje funkcija samozaštite (kratki spoj, podnapon napajanja i previsoka temperatura).

IGBT je poluprovodnik snage, jednostavno oblik je bipolarnog tranzistora s izoliranim gejtom (vratima).

IGBT energetski modul je montažno i fizičko pakovanje nekoliko IGBT energetskih poluvodičkih matrica u jednom paketu. Matrice su obično povezane u odabranoj električnoj konfiguraciji kao što je polumost, 3 nivoa, dvostruki, čoper, pojačivač, itd.

IGBT modul za napajanje funkcioniše kao prekidač i može se koristiti za uključivanje i isključivanje električne energije izuzetno brzo i sa visokom energetskom efikasnošću.

IGBT energetski modul postaje poželjan uređaj za aplikacije velike snage zbog svoje sposobnosti da poboljša performanse prekidanja, temperature, težine i troškova.

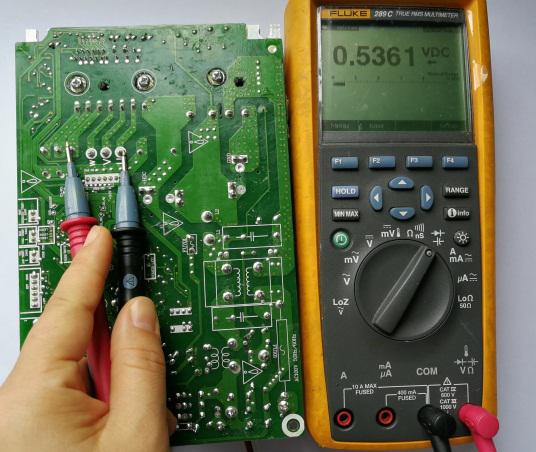

Testna tačka: propusni test IPM P-U/P-V/P-W

Testna tačka: nepropusni test IPM P-U/P-V/P-W

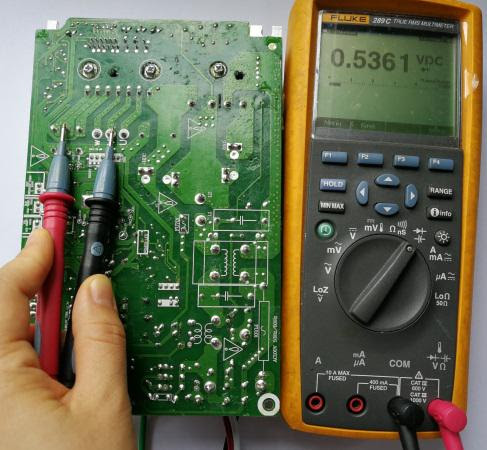

Testna tačka: propusni test IPM N-U/N-V/N-W

Testna tačka: nepropusni test IPM N-U/N-V/N-W

Dijagnostika kvarova u električnoj komunikaciji invertor klima

Prvi korak: utvrditi da li su spojni kablovi i kablovi za vezivanje unutrašnjih/spoljnih jedinica ispravno ožičeni. Ako nije, promijenite redoslijed ožičenja i testirajte vezu.

Drugi korak: utvrditi da li postoji labava veza. Pričvrstite spoj u slučaju labavog spoja, a zatim izvršite verifikaciju.

Treći korak: izmjerite napon između SI i N pomoću multimetra i provjerite da li napon varira između 0V i 24V.

Air conditioner Midea msg12hr

Klima Midea msg12hr, u suštini fale samo kompresor sa pripadajućim kondenzatorom, motor ventilatora spoljne jedinice sa kondenzatorom i trokraki elektroventil i to je elektro deo obične split klime, na radnom stolu za opravku.

-------------------------------------

Kako proveriti AC motor ventilatora sa četiri izvoda

Kako proveriti DC motor ventilatora sa pet izvoda

Primer izvoda unutrašnjeg DC motora ventilatora sa pet izvoda

Primer izvoda spoljašnjeg DC motora ventilatora sa pet izvoda

Primer principijalne šeme ventilatora

Testiranje motora ventilatora na osnovu gornjeg primera principijalne šeme

Testiranje otpornosti.

ALAT: Multimetar.

Ispitajte otpor glavnog namotaja. Motor unutrašnjeg ventilatora je neispravan ako je otpor glavnog namotaja 0 (kratki spoj) ili ∞ (otvoren krug).

Ispitivanje napona

ALAT: Multimetar.

Umetnite odvijač da bi polako rotirali motor unutrašnjeg ventilatora za 1 okret ili više, i izmjerite napon izvoda “yellow” i “GND” na motoru. Napon se ponavlja 0V DC i 5V DC.

Napomene:

1) Nemojte držati motor za provodne žice.

2) Molimo vas da ne priključujete konektor motora dok je napajanje UKLJUČENO.

3) Nemojte ispuštati motor na tvrdi materijal. Neispravnost se možda neće uočiti u

ranoj fazi nakon takvog udara.

Kako proveriti DC motor ventilatora sa tri izvoda

Merenje namotaja trofaznog kompresora

Kako proveriti namotaje 4-stranog AC ventila

Kako proveriti temperaturni senzor

Kako proveriti PFC induktor klime

Upotreba HI chekera Hisense klima

(kod za naručivanje alata: HK2013642)
