Fnirsi LC102E
FNIRSI LC1020E je prenosivi, visokoprecizni LCR metar (digitalni most) dizajniran za merenje induktivnosti (L), kapacitivnosti (C) i otpornosti (R) elektronskih komponenti. Uređaj je opremljen 2.8-inčnim TFT ekranom u boji i podržava merenja na pet različitih frekvencija do 100 kHz.
Ključne tehničke karakteristike
Prema podacima sa sajta fnirsi.com i tehničkim specifikacijama, uređaj nudi sledeće performanse:
Osnovna preciznost: 0,3% (neki izvori navode do ±0,05% sa 4.5-cifrenom rezolucijom).
Test frekvencije: 100Hz, 120Hz, 1kHz, 10kHz i 100kHz.
Merni opsezi:
Induktivnost (L): 0 – 100 H.
Kapacitivnost (C): 0 – 100 mF.
Otpornost (R): 0 – 10 MΩ.

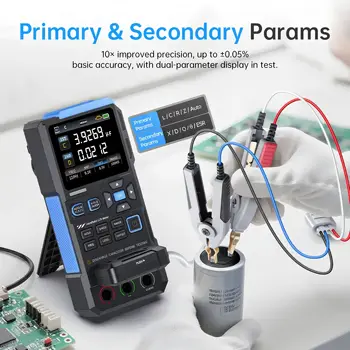

Sekundarni parametri: Prikazuje ESR (ekvivalentni serijski otpor), Q (faktor dobrote), D (faktor disipacije), θ (fazni ugao) i X (reaktansa).
Napajanje: Punjiva litijumska baterija od 3000 mAh sa USB-C interfejsom za punjenje i ažuriranje firmvera.
Funkcionalnost i dizajn
Kelvinovi priključci: Uređaj poseduje i 3-terminalni slot za brza merenja i 5-terminalni slot za precizna četvorožična (Kelvin) merenja koja eliminišu uticaj otpornosti test kablova.
Pametne funkcije: Podržava automatsku identifikaciju komponenti, sortiranje prema toleranciji (0,1% – 99,9%) sa zvučnim i vizuelnim alarmima, kao i beleženje statistike (Data Logging).
Kalibracija: Podržava "Open" i "Short" kalibraciju radi eliminisanja sistemskih grešaka pre merenja.
Iskustva korisnika i stručnjaka
Prednosti: Recenzenti na platformama poput EEVblog i YouTube hvale odličan odnos cene i kvaliteta, pregledan ekran i kvalitetne Kelvinove štipaljke koje dolaze u pakovanju.
Mane: Pojedini profesionalni korisnici su primetili nepreciznosti na veoma niskim opsezima u poređenju sa laboratorijskom opremom, a neki stariji firmveri su imali bagove sa funkcijom sortiranja (koji se rešavaju ažuriranjem).
Zašto se zovu "mostovi"?
Naziv potiče iz istorije elektrotehnike, kada su se ova merenja vršila pomoću fizičkih mernih mostova (poput Vitstonovog mosta). Ti uređaji su funkcionisali tako što bi se nepoznata komponenta upoređivala sa poznatim standardom dok se ne postigne ravnoteža (nula na mernom instrumentu). Moderni digitalni mostovi ne koriste uvek fizički most, već napredne algoritme digitalne obrade signala, ali su zadržali to ime jer pružaju visoku preciznost karakterističnu za laboratorijske mostove.
Kako funkcionišu?
Za razliku od običnih multimetara koji najčešće koriste jednosmernu struju (DC) za testiranje, LCR metri koriste naizmeničnu struju (AC) na različitim frekvencijama. Princip se zasniva na:
Slanju sinusnog signala kroz komponentu koja se testira.
Merenju napona i struje kroz tu komponentu.
Analizi fazne razlike između napona i struje kako bi se izračunala kompleksna impedansa.
Glavne prednosti u odnosu na običan multimetar
Merenje na različitim frekvencijama: Pošto se svojstva zavojnica i kondenzatora menjaju sa frekvencijom, LCR metri (poput FNIRSI LC1020E) dozvoljavaju izbor frekvencije (npr. 100 Hz, 1 kHz, 100 kHz) za preciznije rezultate.
Sekundarni parametri: Pored glavne vrednosti, mere i gubitke u komponenti, kao što su ESR (ekvivalentni serijski otpor), Q faktor (dobrota) i D faktor (disipacija).
Precizno povezivanje: Često koriste Kelvinove priključke (4 žice) kako bi se eliminisala otpornost samih mernih kablova, što je ključno za merenje malih vrednosti.
Ovi instrumenti su nezaobilazni u razvoju elektronike, kontroli kvaliteta i popravci precizne opreme gde običan multimetar nije dovoljno precizan ili ne može da detektuje unutrašnje gubitke komponente.
ESR (skraćeno od Equivalent Series Resistance) je ekvivalentni serijski otpor kondenzatora. U idealnom svetu, kondenzator bi imao samo kapacitivnost. U stvarnosti, svaki kondenzator ima određeni unutrašnji otpor koji se ponaša kao da je mali otpornik postavljen u seriju sa njim.
Zašto je ESR važan?
Kada struja (posebno naizmenična) teče kroz kondenzator, ESR uzrokuje dva glavna problema:
Zagrevanje: Prema Omovom zakonu (), struja koja prolazi kroz ESR stvara toplotu. Prevelika toplota isušuje elektrolit, što dodatno povećava ESR i na kraju dovodi do potpunog otkazivanja komponente.
Pad napona i šum: ESR ograničava sposobnost kondenzatora da brzo "isporuči" ili "primi" energiju, što u napajanjima (SMPS) uzrokuje veći šum (ripple) i nestabilan rad uređaja.
ESR kao "zdravstveni karton" kondenzatora
Za servisere elektronike, ESR je najvažniji parametar jer:
Kondenzator može imati ispravan kapacitet, ali neispravan ESR. Običan multimetar će pokazati da je kondenzator "dobar", dok će LCR metar poput vašeg FNIRSI LC1020E otkriti visok ESR, što znači da je komponenta zapravo neispravna.
Starenje: Kako kondenzator stari, njegov ESR raste. Kada se vrednost ESR-a udvostruči u odnosu na fabričku, smatra se da je kondenzator na kraju svog radnog veka.
Tipične vrednosti
Niski ESR (< 0,1 ): Karakterističan za nove, kvalitetne kondenzatore i keramičke (MLCC) modele.
Visoki ESR (> 1-10 ): Često ukazuje na to da je elektrolitski kondenzator "presušio" i da ga treba zameniti.
Pro-savet: Prilikom merenja pomoću LC1020E, uvek proverite tabelu tipičnih ESR vrednosti (često se nalazi na poleđini ESR metara ili u uputstvu) jer dozvoljeni otpor zavisi od kapaciteta i radnog napona kondenzatora.
Faktor dobrote (označava se slovom Q – od engleskog Quality Factor) je bezdimenziona mera koja nam govori koliko je neka komponenta "blizu idealnoj".
Najjednostavnije rečeno, Q faktor predstavlja odnos između uskladištene energije i energije koja se gubi (rasipa kao toplota) tokom jednog ciklusa rada.
Šta Q faktor znači u praksi?
Kada posmatramo zavojnice (induktore) i kondenzatore, oni imaju jedan cilj: da skladište energiju. Međutim, zbog unutrašnjeg otpora žice ili nesavršenosti izolatora, deo energije se uvek gubi.
Visok Q faktor (npr. Q > 50 ili 100): Komponenta je veoma efikasna, ima male gubitke i "čisto" obavlja svoj posao.
Nizak Q faktor: Komponenta ima velike gubitke (obično visok unutrašnji otpor) i više se greje.
Q faktor kod različitih komponenti
1. Kod zavojnica (L) – Najvažnija primena
Zavojnice su napravljene od žice koja uvek ima neki otpor (R).
Što je taj otpor manji, to je Q faktor veći.
U radio-tehnici (RF), visok Q faktor je presudan jer omogućava oštriju selektivnost. Ako pravite radio-prijemnik, zavojnica sa visokim Q faktorom će vam omogućiti da precizno "pogodite" stanicu bez mešanja sa drugom koja je blizu na skali.
2. Kod kondenzatora (C)
Kod kondenzatora se češće pominje Faktor disipacije (D), koji je zapravo obrnuta vrednost od Q faktora (D=1/Q).
Visok Q (nizak D) znači da kondenzator ima veoma mali ESR i da je vrhunskog kvaliteta.
Kako se Q faktor menja?
Jedna veoma važna stvar koju ćete primetiti na svom FNIRSI LC1020E je da Q faktor zavisi od frekvencije.
Isti induktor može imati odličan Q faktor na 1 kHz, ali veoma loš na 100 kHz. To se dešava jer se na višim frekvencijama javlja "skin efekat" (struja teče samo po površini žice), što povećava otpor i smanjuje dobrotu.
Tabela za brzo razumevanje:
Vrednost Q Kvalitet komponente Gde se koristi?
Nizak (< 10) Loš / Veliki gubici Jednostavni filteri, opšta namena
Srednji (10 - 50) Dobar Standardna elektronika, napajanja
Visok (> 100) Odličan / "Oštar" Radio predajnici, precizni oscilatori
Kako to vidite na LC1020E?
Dok merite induktivnost (L), na sekundarnom ekranu vašeg uređaja možete izabrati prikaz Q. Ako popravljate neki uređaj i vidite da zavojnica ima sumnjivo nizak Q (npr. blizu 1 ili manje), to često znači da je žica unutar nje delimično u kratkom spoju ili da je feritno jezgro oštećeno.
Fazni ugao (označava se grčkim slovom θ - theta) predstavlja vremensko "kašnjenje" ili "prednjačenje" između napona i struje u kolu naizmenične struje (AC).
To je ključni parametar koji vaš FNIRSI LC1020E koristi da bi razlikovao da li je komponenta koju merite otpornik, kondenzator ili zavojnica.
Kako to funkcioniše u svetu komponenti?
U idealnom svetu, svaka komponenta bi reagovala na struju na specifičan način:
Otpornik (R): Napon i struja su uvek "u koraku" (u fazi). Fazni ugao je 0°. Nema kašnjenja, sva energija se troši.
Kondenzator (C): Struja "žuri" ispred napona. Kod idealnog kondenzatora, fazni ugao je -90°.
Zavojnica/Induktor (L): Napon "žuri" ispred struje. Kod idealne zavojnice, fazni ugao je +90°.
Šta vam fazni ugao govori na LCR metru?
Pošto u stvarnosti nijedna komponenta nije savršena, LC1020E će vam retko pokazati tačno 90°. Broj koji vidite otkriva čistoću komponente:
Blizu 90° ili -90°: Komponenta je visokog kvaliteta sa vrlo malim unutrašnjim otporom (nizak ESR).
Što je ugao bliži 0°: To znači da vaša zavojnica ili kondenzator imaju preveliku unutrašnju otpornost i da se ponašaju više kao obični grejači (otpornici) nego kao elementi.
Zašto je ovo bitno za vas?
Fazni ugao je najbrži način da vidite da li instrument pravilno prepoznaje komponentu. Ako zakačite kondenzator, a instrument pokaže pozitivan ugao, odmah znate da je kondenzator u kratkom spoju ili da merite pogrešnu stvar.
Reaktansa (X) je "električni otpor" koji kondenzatori i zavojnice pružaju naizmeničnoj struji (AC).
Za razliku od obične otpornosti (R) koja struju pretvara u toplotu, reaktansa ne troši energiju, već je privremeno skladišti u električnom ili magnetnom polju i vraća je nazad u kolo.
Dva lica reaktanse
Na vašem FNIRSI LC1020E videćete dve vrste reaktanse u zavisnosti od toga šta merite:
Induktivna reaktansa: Otpor koji pruža zavojnica.
Pravilo: Što je frekvencija veća, to je reaktansa veća. Zavojnica "mrzi" brze promene struje.
Na ekranu se prikazuje kao pozitivna vrednost.
Kapacitivna reaktansa: Otpor koji pruža kondenzator.
Pravilo: Što je frekvencija veća, to je reaktansa manja (kondenzator lakše "propušta" visoke frekvencije).
Na ekranu se prikazuje kao negativna vrednost.
Zašto je reaktansa bitna za vas?
Reaktansa je "gradivni blok" impedanse (Z), što je ukupni otpor koji instrument meri.
Praktična primena na LC1020E:
Kada menjate test frekvenciju na svom uređaju (npr. sa 1 kHz na 100 kHz), primetićete da se vrednost reaktanse drastično menja:
Ako merite kondenzator, na 100 kHz će biti veoma mali (skoro nula), što vam omogućava da preciznije izmerite ESR (otpornost), jer reaktansa više ne "zaklanja" to merenje.
Ako popravljate skretnice u zvučnicima ili RF filtere, reaktansa vam govori koliki će otpor komponenta pružati na određenoj frekvenciji zvuka ili radio signala.
Kelvinovi priključci (poznati i kao merenje u 4 tačke ili 4-wire sensing) predstavljaju metodu povezivanja koja omogućava ekstremno precizno merenje otpornosti, posebno kada su u pitanju veoma male vrednosti.
Evo zašto su oni "sveti gral" za preciznu elektroniku:
Problem kod običnih merenja (2 žice)
Kada koristite običan multimetar sa dve sonde, instrument meri ukupnu otpornost celog strujnog kola:
Otpornost same komponente.
Otpornost mernih kablova.
Otpornost kontakta na mestu gde sonda dodiruje komponentu.
Kako Kelvinovo rešenje to rešava?
Kelvinova metoda koristi četiri nezavisne žice (dva para):
Snažni par (Force/Source): Dve žice kroz koje prolazi test struja iz instrumenta.
Naponski par (Sense): Druge dve žice koje služe isključivo za merenje pada napona direktno na izvodu komponente.
Trik je u sledećem: Kroz "Sense" žice ne prolazi struja (jer instrument ima ogromnu ulaznu otpornost). Pošto nema struje, nema ni pada napona u mernim kablovima, pa instrument očitava čist napon na samoj komponenti. Primenom Omovog zakona, uređaj dobija savršeno tačnu vrednost otpornosti, potpuno ignorišući otpor kablova.
Kako ih prepoznati?
Na uređajima kao što je FNIRSI LC1020E, Kelvinovi priključci se najčešće vide u dva oblika:
Kelvinove štipaljke: Spolja izgledaju kao obične "krokodilke", ali su njihove čeljusti izolovane jedna od druge. Svaka strana štipaljke ima svoj kabl koji vodi do instrumenta.
Slotovi na instrumentu: Četiri kontakta na samom kućištu uređaja u koje se ubacuju nožice komponente.
Kada su vam neophodni?
Merenje ESR-a (ekvivalentnog serijskog otpora) kondenzatora.
Merenje otpornosti kratkih komada žica ili spojeva na ploči.
Provera preciznih "shunt" otpornika.
Merenje unutrašnjeg otpora baterija.
