USB osciloskop Hantek 6022BE


    Izneću neke podatke vezane za USB osciloskop Hantek 6022BE, usput ću izneti i primedbe koje su stavljene na njegovu upotrebu i korisnost. Zahvalan na dobronamernim komentarima.

Link na upravljacki program Hantek osciloskopa, napominjem da je za pregled linka neophodan Google nalog pošto se link nalazi na Googl disku: Hanterk 6022BE

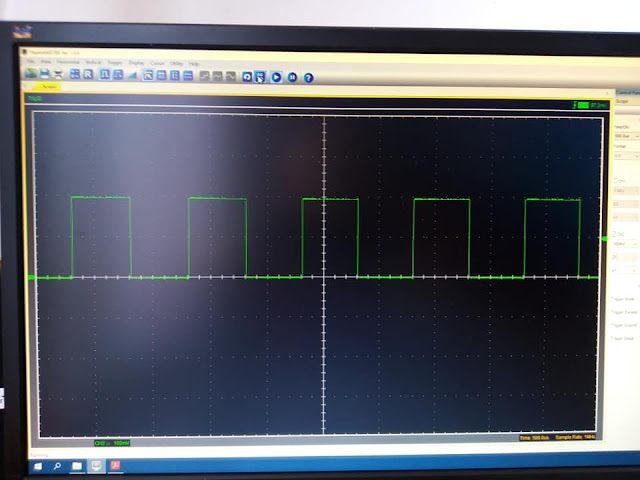

Hantek 6022BE

Štelovanje sondi osciloskopa

Štelovanje sondi osciloskopa

Calibration of oscilloscope probes (Štelovanje sondi osciloskopa)

Merenje vrednosti kursorom

Manufacturer specifications:
Channel:                    2 Channels
Bandwidth:                 20MHz
Input Impedance:       1MΩ 25pF
Max. Sample rate:    48MS/s
Coupling:                    DC
Vertical resolution:   8Bit
Gain range:           20mV-5V
DC accuracy:            ±3%
Timebase range:    4ns-5ks
Vertical adjustable:      Yes
Input protection:      Diode clamping
X-Y:                              Yes
EXT. input:               No
Trigger Mode:               Auto, Normal and Single
Trigger Slope:                +/-
Trigger level adjustable: Yes
Trigger Type:                 Rising edge, falling edge
Trigger Source:        CH1, CH2
Pre/Post trigger:        0-100%
Buffer size:               1M
Sampling selection:       Yes
Waveform Display:        port/line, waveform average, persistence, intensity
Network:                       Open/Close
Vertical mode:                CH1, CH2, Dual, ADD
Cursor measurement: Yes
Math:                         FFT, addition, subtraction, multiplication, division.
Cursor:                        Frequency, Voltage
Accessories:                S/W CD, probes, manual, USB cord

Proizvođačke specifikacije:
Kanal:                               2 kanala
Širina pojasa:                    20MHz
Ulazna impedansa:          1MΩ 25pF
Max. Brzina uzorkovanja: 48 MS/s
Spojnica:                           DC
Vertikalna rezolucija:        8Bit
Raspon pojačanja:           20mV-5V
DC tačnost:                       ±3%
Raspon vremenske baze: 4ns-5ks
Vertikalno podesivo:          Da
Zaštita ulaza:                    clamp diode
X-Y:                                   Da
EXT. ulaz:                          Ne
Način rada okidača:          automatski, normalan i pojedinačni
Nagib okidača:                   +/-
Podesiv nivo okidača:       Da
Tip okidača:                       rastući rub, opadajući rub
Izvor okidača:                    CH1, CH2
Prije/poslije pokretanja:     0-100%
Veličina bufera:                 1M
Izbor uzorka:                      Da
Prikaz talasnog oblika:       port/linija, prosjek talasnog oblika, postojanost, intenzitet
Mreža:                                Otvori/Zatvori
Vertikalni način rada:         CH1, CH2, Dual, ADD
Mjerenje kursorom:            Da
Matematika:                       FFT, sabiranje, oduzimanje, množenje, dijeljenje.
Kursor:                               Frekvencija, Napon
Pribor:                                S/W CD, sonde, priručnik, USB kabel

Cena: ★★★★
Kvalitet izrade: ★★★★
Funkcionalnost: ★★★
Napajanje: ★★★

Sve ukupno ocena: ★★★
