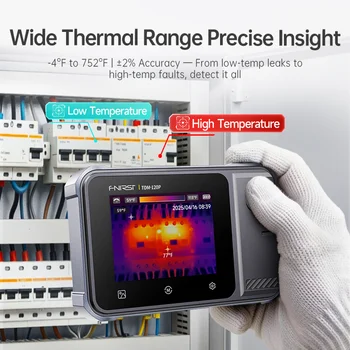

Termalna kamera FNIRSI TDM-120



Osobine ove kamere

Podesiva emisivnost: Fino podešavanje očitanja s podesivom emisivnošću od 0,01 do 1 za različite materijale.

Prijenosni dizajn ekrana osjetljivog na dodir: Ekran osjetljiv na dodir od 2,8 inča olakšava navigaciju i kontrolu.

Širok temperaturni raspon: S temperaturnim rasponom od -20°C do 400°C, ova kamera je svestrana za različite primjene.

Termografsko snimanje visoke rezolucije: Serija FNIRSI TDM-120 nudi rezoluciju 120x90, snimajući detaljne termalne slike s preciznošću.

Tip detektora: Vanadijum oksid

Osvežavanje slike: 25Hz, što obezbeđuje tečan prikaz bez seckanja dok pomeraš kameru.

Objašnjenje pojmova

EMISIVNOST

    Emisivnost je koeficijent koji pokazuje koliko efikasno površina nekog objekta emituje toplotno zračenje u poređenju sa idealnim crnim telom. To je ključan parametar za termalne kamere jer one ne mere temperaturu direktno, već detektuju infracrvenu energiju koju objekti zrače.

Vrednost koeficijenta: Izražava se brojem između 0 i 1.

• 1.0 (Apsolutno crno telo): Idealna površina koja emituje 100% svoje toplotne energije.
• 0.0 (Idealno ogledalo): Površina koja uopšte ne emituje energiju, već je samo reflektuje.

Zašto je važna za kameru: Različiti materijali na istoj temperaturi zrače različitu količinu energije. Ako na termalnoj kameri nije pravilno podešena emisivnost materijala koji snimate, očitana temperatura će biti netačna.

Šta utiče na nju: Na vrednost emisivnosti utiču vrsta materijala, hrapavost površine, boja, ugao pod kojim se snima, pa čak i trenutna temperatura objekta.

Praktični primeri:

• Visoka emisivnost: Ljudska koža, mat crne boje, beton i guma imaju visoku emisivnost (blizu 0.95), pa kamera na njima daje vrlo precizne rezultate.
• Niska emisivnost: Sjajni metali (aluminijum, bakar) imaju nisku emisivnost i ponašaju se kao "toplotna ogledala", što otežava direktno merenje njihove temperature termalnom kamerom.

Tabela emisivnosti materijala

Materijal	Opis površine	Emisivnost (\(\varepsilon \))
Ljudska koža	Tipična vrednost	0,98
Voda / Led	Čista površina / Gladak led	0,93 – 0,98
Beton / Cement	Grub / Suv	0,92 – 0,97
Cigla / Malter	Crvena, hrapava	0,90 – 0,96
Drvo	Bukva, hrast, bor	0,80 – 0,95
Guma / Plastika	Crna, mat / Neprovidna	0,94 – 0,95
Boja / Lak	Mat, bez sjaja	0,93 – 0,97
Asfalt	Tipičan	0,90 – 0,98
Čelik (Oksidisan)	Jako zarđao ili oksidisan	0,70 – 0,90
Čelik (Poliran)	Sjajan, čist	0,07 – 0,10
Aluminijum	Poliran / Eloksiran	0,05 / 0,80
Bakar	Poliran / Jako oksidisan	0,02 / 0,65

Važne napomene pri korišćenju tabele:

• Stanje površine: Kao što vidite kod čelika, oksidacija drastično menja emisivnost. Što je površina grublja i tamnija, emisivnost je bliža vrednosti 1.
• Refleksija: Materijali sa veoma niskom emisivnošću (ispod 0,2), poput poliranih metala, ponašaju se kao ogledala. Kamera će na njima više prikazivati temperaturu okoline nego samog objekta.
• Trik sa trakom: Ako merite sjajan metal, zalepite komad crne izolir-trake na njega. Izolir-traka ima emisivnost oko 0,95. Izmerite temperaturu na traci sa podešavanjem kamere na 0,95 i dobićete tačnu vrednost samog metala ispod nje.

TERMALNA REZOLUCIJA

Termalna rezolucija 120x90 predstavlja broj piksela (detektora) koji čine toplotnu sliku. U ovom slučaju, to znači da kamera ima ukupno 10.800 pojedinačnih mernih tačaka (dobijeno množenjem 120 horizontalno sa 90 vertikalno).

Evo šta to konkretno znači u praksi:

• Gustina informacija: Svaki od tih 10.800 piksela je zapravo zaseban infracrveni senzor koji meri temperaturu. Što je ovaj broj veći, slika je jasnija i detaljnija.
• Oštrina slike: Rezolucija 120x90 spada u osnovni (entry-level) nivo. Na ekranu ćete moći jasno da vidite veće toplotne izvore (npr. cevi podnog grejanja, pregrejan osigurač ili motor), ali će slika biti "pikselizovana" ako pokušate da gledate sitne detalje iz daljine.
• Domet i preciznost: Sa ovom rezolucijom, morate biti relativno blizu objektu da biste precizno izmerili temperaturu. Na primer, ako želite da izmerite temperaturu malog elektronskog dela na ploči, moraćete da prinesete kameru veoma blizu jer bi na većoj udaljenosti jedan piksel "pokrio" i deo i njegovu okolinu, što dovodi do netačnog očitavanja.

Poređenje radi lakšeg razumevanja:

• 80x60 (4.800 piksela): Hobi varijante, veoma mutna slika.
• 120x90 (10.800 piksela): Standard za kućne inspekcije i osnovno održavanje.
• 320x240 (76.800 piksela): Profesionalni standard gde su detalji kristalno jasni.

VANADIJUM OKSID DETEKTOR

Princip rada Vanadijum-oksid (VOx) senzora zasniva se na tehnologiji mikrobolometra. To je tip senzora koji ne zahteva hlađenje (uncooled), što ga čini idealnim za prenosne termalne kamere koje koristiš za inspekciju ormana i ploča.

Evo procesa korak po korak:

1. Apsorpcija IC zračenja: Infracrveni zraci sa objekta (npr. pregrejanog osigurača) padaju na detektorsku pločicu senzora. Svaki piksel na tvom 120x90 senzoru je zapravo jedan mali "most" od Vanadijum-oksida.
2. Promena temperature senzora: Kako VOx apsorbuje tu energiju, on se blago zagreva.
3. Promena električnog otpora (Ključna tačka): Vanadijum-oksid je materijal koji ima veoma visok temperaturni koeficijent otpora (TCR). To znači da se njegov električni otpor značajno menja čak i pri ekstremno malim promenama temperature.
4. Očitavanje signala: Kamera propušta malu struju kroz svaki piksel. Mereći promenu otpora, procesor izračunava koliko je infracrvene energije pogodilo taj piksel i pretvara taj podatak u temperaturnu vrednost koju vidiš na ekranu.

Zašto je VOx popularan?

• Osetljivost (NETD): VOx senzori su veoma osetljivi i mogu da detektuju razlike u temperaturi manje od 0,05°C (50 mK).
• Dugovečnost: Za razliku od nekih drugih materijala (poput Amorfni silicijum - a-Si), VOx nudi stabilniju sliku sa manje "šuma" i bolji kontrast, što je tebi bitno kada tražiš mali kvar na ploči.
• Brzina: Brzo reaguje na promene temperature, pa slika "ne kasni" dok pomeraš kameru.

Ukratko: VOx senzor radi kao hiljade mikroskopskih termometara koji menjaju svoj električni otpor čim "osete" toplotu na daljinu.

OVO NIJE KONAČNA VERZIJA POSTA, USKORO NOVI PODACI!! 😊
