Pakovanja elektronskih komponenti
Da
bi mogli da planiramo, opravljamo i tražimo ekvivalent neke
elektronske komponente moramo da znamo u kojim sve pakovanjima dolaze
elektronske komponente, u ovom postu ćemo probati da to objasnimo.
Pakovanja SMD elektronskih komponenti
|
Štampana ploča sa različitim SMT pakovanjima kao i konektorima za montiranje kroz rupe |
Uređaji
za površinsku montažu, SMD ili SMT komponente dolaze u različitim
pakovanjima. Kako skoro sva masovna elektronika koristi tehnologiju
površinske montaže: komponente za površinsku montažu su od velike
važnosti.
Većina od njih je standardizovana kako bi proizvodnja
sklopova PCB-a pomoću automatizovane opreme bila mnogo lakša.
Neke
od komponenti koje se najčešće koriste su otpornici za površinsku
montažu i kondenzatori za površinsku montažu. Ovi SMD otpornici i
kondenzatori dolaze u malim pravougaonim paketima, od kojih su neki
apsolutno sitni.
Pored toga, postoji niz različitih SMT paketa za
integrisana kola u zavisnosti od zahtevanog nivoa međusobne
povezanosti, tehnologije koja se koristi i niza drugih faktora.
Dostupan je i niz drugih komponenti, od kojih su neke u standardnim
pakovanjima, ali drugima su zbog same prirode potrebna
specijalizovana pakovanja sa nestandardnim obrisima.
Zahtevi
za rukovanje PCB komponentama
Kada
su razvijeni paketi za površinsku montažu, jedno od razmatranja
koje je dato bilo je rukovanje komponentama. Pošto je ceo cilj
tehnologije površinske montaže bio da olakša automatizovanu
montažu PCB-a, paketi su morali biti dizajnirani tako da se njima
može lako manipulisati na mašinama za biranje i postavljanje.
Stilovi SMT paketa su razvijeni da obezbede lako rukovanje tokom faza
isporuke i zaliha u lancu snabdevanja, a zatim i mašinama za montažu
štampanih ploča.
Osiguravanje lakog rukovanja komponentama u svim
fazama, osigurava smanjenje troškova proizvodnje, a kvalitet
sklopljenih PCB-a i finalne opreme je što je moguće veći.
Često
se najsitnije komponente drže labavo u rezervoaru i one se ubacuju
niz cev i izvlače po potrebi.
Veće komponente za površinsku
montažu kao što su otpornici i kondenzatori, kao i mnoge diode i
tranzistori za površinsku montažu mogu se držati u traci na
kolutu. Kolut se sastoji od trake unutar koje se drže komponente, a
druga traka je labavo zalepljena na poleđini. Kako mašina koristi
komponente, tako se traka za zadržavanje povlači i otkriva sledeću
komponentu koja će se koristiti.
Druge komponente kao što su
dvolinijski IC-ovi za površinsku montažu mogu se držati u cevi iz
koje se mogu ukloniti po potrebi, a zatim pod gravitacijom sledeća
klizi nadole. Veoma veliki IC-ovi, možda četvorostruki ravni
paketi, KFP-ovi i plastični olovni nosači čipova, PLCC-ovi mogu se
držati u takozvanom vaffle paketu koji se postavlja na mašinu za
biranje i postavljanje. Komponente se sukcesivno uklanjaju po
potrebi.
Standardi
JEDEC SMT paketa
Industrijski
standardi se koriste da obezbede veliki stepen usaglašenosti u celoj
industriji. Shodno tome, veličine većine SMT komponenti su u
skladu sa industrijskim standardima kao što su JEDEC specifikacije.
JEDEC Solid State Technologi Association je nezavisna organizacija za
trgovinu poluprovodnicima i telo za standardizaciju. Organizacija ima
preko 300 kompanija članica, od kojih su mnoge neke od najvećih
kompanija u oblasti elektronike. Slova JEDEC označavaju Joint
Electron Device Engineering Council, i kao što ime govori, upravlja
i razvija mnoge standarde povezane sa poluprovodničkim uređajima
svih tipova. Jedan aspekt ovoga su paketi komponenti tehnologije za
površinsku montažu.
Očigledno je da se različiti SMT paketi
koriste za različite tipove komponenti, ali činjenica da postoje
standardi omogućava da se aktivnosti poput dizajna štampanih ploča
pojednostave jer se mogu pripremiti i koristiti standardne veličine
i obrisi pločica.
Pored toga, upotreba paketa standardne veličine
pojednostavljuje proizvodnju jer mašine za biranje i postavljanje
mogu da koriste standardnu dopunu za SMT komponente, značajno
pojednostavljujući proces proizvodnje i štedeći troškove.
Različiti SMT paketi se mogu kategorisati prema tipu komponente, a
za svaki postoje standardni paketi.
SMD
Package Type
|
Dimensions
(mm)
|
Dimensions
(inches)
|
2920
|
7.4
x 5.1
|
0.29
x 0.20
|
2512
|
6.3
x 3.2
|
0.25
x 0.125
|
2010
|
5.0
x 2.5
|
0.20
x 0.10
|
1825
|
4.5
x 6.4
|
0.18
x 0.25
|
1812
|
4.6
x 3.0
|
0.18
x 0.125
|
1806
|
4.5
x 1.6
|
0.18
x 0.06
|
1210
|
3.2
x 2.5
|
0.125
x 0.10
|
1206
|
3.0
x 1.5
|
0.12
x 0.06
|
0805
|
2.0
x 1.3
|
0.08
x 0.05
|
0603
|
1.5
x 0.8
|
0.06
x 0.03
|
0402
|
1.0
x 0.5
|
0.04
x 0.02
|
0201
|
0.6
x 0.3
|
0.02
x 0.01
|
01005
|
0.4
x 0.2
|
0.016
x 0.008
|
Pasivne
pravougaone komponente
Pasivni
uređaji za površinsku montažu se uglavnom sastoje od SMD otpornika
i SMD kondenzatora. Postoji nekoliko različitih standardnih veličina
koje su smanjene jer je tehnologija omogućila proizvodnju i
upotrebu manjih komponenti.
Videće se da su nazivi veličina
uređaja izvedeni iz njihovih merenja u inčima. Od ovih veličina,
veličine 1812 i 1206 se sada koriste samo za specijalizovane
komponente ili one koje zahtevaju veće nivoe snage za rasipanje.
0603 i 0402 SMT veličine su najčešće korišćene, iako se
minijaturizacija kreće napred, 0201 i manji SMD otpornici i
kondenzatori se sve više koriste.
Kada koristite otpornike za
površinsku montažu, mora se voditi računa da se osigura da nivoi
disipacije snage ne budu prekoračeni jer su maksimalne brojke mnogo
manje nego za većinu žičanih otpornika.
MULTILAYER
CERAMIC SMD CAPACITORS DIMENSIONS
|
SIZE
DESIGNATION
|
MEASUREMENTS
(MM)
|
MEASUREMENTS
(INCHES)
|
1812
|
4.6
x 3.0
|
0.18
x 0.12
|
1206
|
3.0
x 1.5
|
0.12
x 0.06
|
0805
|
2.0
x 1.3
|
0.08
x 0.05
|
0603
|
1.5
x 0.8
|
0.06
x 0.03
|
0402
|
1.0
x 0.5
|
0.04
x 0.02
|
0201
|
0.6
x 0.3
|
0.02
x 0.01
|

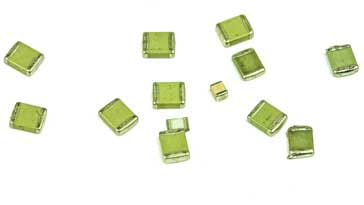

SMD keramički kondezatori |
Višeslojni
keramički SMD kondenzatori
Višeslojni
keramički SMD kondenzatori čine većinu SMD kondenzatora koji se
koriste i proizvode. Obično se nalaze u istoj vrsti paketa koji se
koriste za otpornike.
ELECTROLYTIC
SMD CAPACITOR CODES
|
LETTER
CODE
|
VOLTAGE
|
e
|
2.5
|
G
|
4
|
J
|
6.3
|
A
|
10
|
C
|
16
|
D
|
20
|
E
|
25
|
V
|
35
|
H
|
50
|
SMD

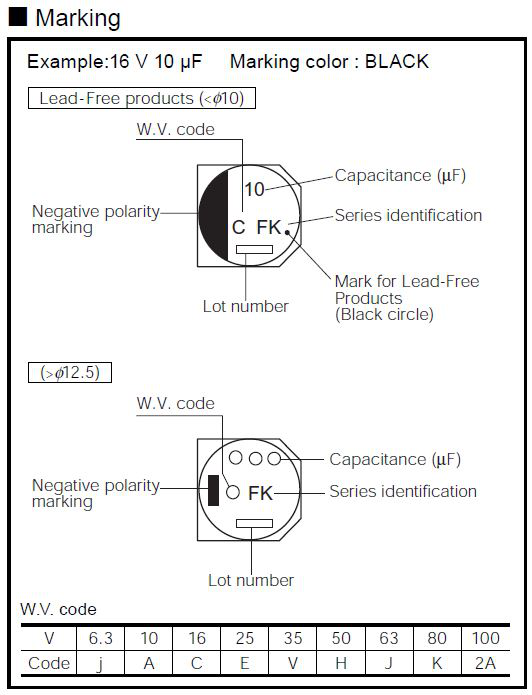

elektrolitski kondenzatori
Elektrolitički
kondenzatori se sada sve više koriste u SMD dizajnu. Njihov veoma
visok nivo kapacitivnosti u kombinaciji sa niskom cenom čini ih
posebno korisnim u mnogim oblastima. Često su SMD elektrolitski
kondenzatori označeni vrednošću i radnim naponom. Koriste se dve
osnovne metode.
Jedan je uključiti njihovu vrednost u mikrofaradima,
µF, a drugi je korišćenje koda. Koristeći prvi metod, oznaka od
33 6V bi označavala kondenzator od 33 µF sa radnim naponom od 6
volti. Alternativni sistem kodova koristi slovo praćeno sa tri
cifre. Slovo označava radni napon kao što je definisano u tabeli
iznad, a tri brojke označavaju kapacitivnost u piko-faradima.
Kao i
kod mnogih drugih sistema obeležavanja, prve dve cifre daju vodeće
cifre, a treća, množilac. U ovom slučaju oznaka G106 bi
označavala radni napon od 4 volta i kapacitet od 10 puta 10^6
piko-farada. Ovo je 10µF.
|
SMD tantal kondenzatori |
TANTALUM
SMD CAPACITORS DIMENSIONS
|
SIZE
DESIGNATION
|
MEASUREMENTS
(MM)
|
EIA
DESIGNATION
|
Size
A
|
3.2
x 1.6 x 1.6
|
EIA
3216-18
|
Size
B
|
3.5
x 2.8 x 1.9
|
EIA
3528-21
|
Size
C
|
6.0
x 3.2 x 2.2
|
EIA
6032-28
|
Size
D
|
7.3
x 4.3 x 2.4
|
EIA
7343-31
|
Size
E
|
7.3
x 4.3 x 4.1
|
EIA
7343-43
|
SMD
tantalski kondenzatori
Tantal
SMD kondenzatori se široko koriste da obezbede nivoe kapacitivnosti
koji su veći od onih koji se mogu postići upotrebom keramičkih
kondenzatora. Kao rezultat različite konstrukcije i zahteva za SMD
tantalske kondenzatore, postoje različiti paketi koji se koriste za
njih. Oni su u skladu sa EIA specifikacijama.
SMD tantalski
kondenzatori su dugi niz godina bili jedini tip dostupnih SMD
kondenzatora visoke vrednosti. Prošlo je nekoliko godina pre nego
što su razvijeni SMD elektrolitički kondenzatori, zbog zahteva da
SMD kondenzatori mogu da izdrže visoke temperature lemljenja, i kao
rezultat toga, tantali su bili široko korišćeni. Danas su SMD
elektrolitski kondenzatori glavni tip koji se koristi, iako se tantal
i dalje koristi u velikim količinama jer su njihove performanse u
nekim aspektima bolje.
COMMON
SURFACE MOUNT RESISTOR PACKAGE DETAILS
|
PACKAGE
STYLE
|
SIZE
(MM)
|
SIZE
(INCHES)
|
2512
|
6.30
x 3.10
|
0.25
x 0.12
|
2010
|
5.00
x 2.60
|
0.20
x 0.10
|
1812
|
4.6
x 3.0
|
0.18
x 0.12
|
1210
|
3.20
x 2.60
|
0.12
x 0.10
|
1206
|
3.0
x 1.5
|
0.12
x 0.06
|
0805
|
2.0
x 1.3
|
0.08
x 0.05
|
0603
|
1.5
x 0.08
|
0.06
x 0.03
|
0402
|
1
x 0.5
|
0.04
x 0.02
|
0201
|
0.6
x 0.3
|
0.02
x 0.01
|
-
TYPICAL
SMD RESISTOR POWER RATINGS
|
PACKAGE
STYLE
|
TYPICAL
POWER RATING (W)
|
|
2512
|
0.50
(1/2)
|
|
2010
|
0.25
(1/4)
|
|
1210
|
0.25
(1/4)
|
|
1206
|
0.125
(1/8)
|
|
0805
|
0.1
(1/10)
|
|
0603
|
0.0625
(1/16)
|
|
0402
|
0.0625
- 0.031 (1/16 - 1/32)
|
|
0201
|
0.05
|
|
Pakovanja
SMD otpornika
Pakovanja
SMD otpornika generalno su u skladu sa standardnim SMD obrisima za
pasivne SMD komponente. Nepotrebno je reći da se povremeno mogu
koristiti i druga manje standardna pakovanja. Postoji rastući trend
u novim dizajnima da se migriraju ka nekim od veoma malih pakovanja
gde disipacija energije dozvoljava. Ovo štedi prostor na ploči i
omogućava dalju minijaturizaciju opreme ili pakovanje više
funkcionalnosti u isti prostor. Može se videti da je opis veličine
paketa preuzet iz merenja paketa otpornika izmerenih u inčima. Paket
otpornika 0603 SMT ima dimenzije 0,06 x 0,03 inča.
Specifikacije
SMD otpornika
SMD
otpornike proizvodi više različitih kompanija. Shodno tome,
specifikacije se razlikuju od proizvođača do proizvođača. Stoga
je neophodno pogledati klasifikaciju proizvođača za određeni SMD
otpornik prije nego što odlučite šta je tačno potrebno. Međutim,
moguće je napraviti neke generalizacije o klasifikacijama koje bi
se mogle očekivati.
Klasifikaciju
snage: Klasifikaciju
snage treba pažljivo razmotriti u bilo kom dizajnu. Za dizajn koji
koristi otpornike za površinsku montažu, nivoi snage koji se mogu
raspršiti su manji od onih za kola koja koriste komponente sa
žičanim krajevima. Kao vodič, tipične ocene snage za neke od
popularnijih veličina SMD otpornika su date u nastavku. Oni se mogu
uzeti samo kao vodič jer se mogu razlikovati u zavisnosti od
proizvođača i tačnog tipa. Nazivna snaga otpornika veoma zavisi od
njegove veličine. Shodno tome, moguće je generalizovati nazivne
snage za SMD otpornike različitih veličina. Neki proizvođači će
navesti veće nivoe snage od ovih. Ovde date brojke su tipične. Kao
i sve elektronske komponente, uvek je preporučljivo da smanjite
vrednost komponenti i da ih ne koristite blizu njihovih maksimalnih
vrednosti. Često se predlaže da je maksimalno 0,5 ili 0,6
maksimalne vrednosti preporučljivo. Smanjenje ispod ovoga će
dodatno poboljšati pouzdanost.
Temperaturni
koeficijent: Ponovo
upotreba filma od metalnog oksida omogućava ovim SMD otpornicima da
obezbede dobar temperaturni koeficijent. Dostupne su vrednosti od 25,
50 i 100 ppm / °C. Tehnologija koja se koristi za SMT otpornike je
mnogo bolja od nekih starijih tehnologija koje se koriste za žičane
otpornike. Shodno tome, ovo obezbeđuje mnogo bolju temperaturnu
stabilnost za kola.
Tolerancija:
S obzirom na činjenicu da su SMD otpornici proizvedeni od
metal-oksidnog filma, dostupni su u relativno bliskim vrednostima
tolerancije. Obično su 5%, 2% i 1% široko dostupni.
Za
specijalne primene mogu se dobiti vrednosti od 0,5% i 0,1%. Iako
otpornici bliske tolerancije možda nisu potrebni, njihova upotreba
će pomoći da se obezbedi bolja ponovljivost od jednog kola ili
modula do drugog. Smanjuje broj komponenti široke tolerancije koje
se koriste unutar kola. Otpornici od 2% se široko koriste i koštaju
nešto više od verzija sa 5% - njihova upotreba može pomoći u
nekim slučajevima. Upotreba SMT otpornika sa tolerancijom od 0,5% i
0,1% obično nije potrebna osim za veoma zahtevne zahteve, i
verovatno će koštati mnogo više od elektronskih komponenti od 2%.
Ostale
pasivne SMD komponente
Postoji
nekoliko tipova drugih komponenti koje nisu u stanju da prihvate
standardne veličine komponenti za površinsku montažu koje koristi
većina SMD otpornika i kondenzatora. Verzije komponenti za
površinsku montažu kao što su mnogi tipovi induktora,
transformatori, kvarc kristalni rezonator, temperaturno kontrolisani
kristalni oscilatori TCXOs, filteri, keramički rezonatori i slično
mogu zahtevati različite stilove pakovanja, često veće od onih
koja pristaju za otpornike i kondenzatore za površinsku montažu .
Malo je verovatno da će ova pakovanja usvojiti standardne veličine
komponenti za površinsku montažu s obzirom na jedinstvenu prirodu
komponenti. Bez obzira na odabrani stil pakovanja, on mora biti u
stanju da se uklopi u automatizovane procese sklapanja PCB-a i da
njime rukuje mašina za odabir i postavljanje.
|
SMT / SMD diode na štampanoj ploči |
Pakovanja
tranzistora i dioda
SMD
tranzistori i diode često dele iste vrste pakovanja. Dok diode imaju
samo dve elektrode, paket sa tri elektrode omogućava da se
orijentacija pravilno odabere.
Iako
su dostupni različiti paketi SMT tranzistora i dioda, neki od
najpopularnijih su dati na listi ispod.
SOT-23
- Tranzistor malog okvira:
SOT23 SMT paket je najčešći oblik tranzistora za površinsku
montažu malih signala. SOT23 ima tri terminala za diodu tranzistora,
ali može imati više pinova kada se može koristiti za mala
integrisana kola kao što je operaciono pojačalo, itd. Meri 3 mm x
1,75 mm x 1,3 mm.
SOT-223
- Tranzistor malog okvira:
SOT223 paket se koristi za uređaje veće snage kao što su
tranzistori veće snage za površinsku montažu ili drugi uređaji
za površinsku montažu. Veći je od SOT-23 i mere su mu 6,7 mm x
3,7 mm x 1,8 mm. Obično postoje četiri terminala, od kojih je jedan
veliki kontakt za prenos toplote. Ovo omogućava prenos toplote na
štampanu ploču.
|
Zilog Z80 na 44 pinskom QFP |
|
SMB BGA pakovanje prikazano od gore i dole |
SMD
paketi integrisanih kola
Postoji
mnogo oblika paketa koji se koriste za IC-ove za površinsku montažu.
Iako postoji velika raznolikost, svaki od njih ima oblasti u kojima
je njegova upotreba posebno primenljiva.
SOIC
- Integrisano kolo malog oblika:
Ovaj IC paket za površinsku montažu ima konfiguraciju dvostruke
linije i vodove krila galeba sa razmakom pinova od 1,27 mm
SOP
- Small Outline Package:
Postoji nekoliko verzija ovog SMD paketa:
TSOP
- Thin Small Outline Package: Ovaj IC paket za površinsku montažu
je tanji od SOIC-a i ima manji razmak između pinova od 0,5 mm
SSOP
- Shrink Small Outline Package: Ovaj paket ima razmak iglica od 0,635
mm
TSSOP
- Thin shrink Small Outline paket
QSOP
- Mali Outline paket veličine četvrtine: ima razmak iglica od 0,635
mm
VSOP
- Veoma mali okvirni paket: Ovo je manje od KSOP-a i ima razmak
između pinova od 0,4, 0,5 ili 0,65 mm.
QFP-
Kuad flat pack:
QFP je generički tip ravnog paketa za IC-ove za površinsku montažu.
Postoji nekoliko varijanti kao što je detaljno opisano u nastavku.
LQKFP
- Kuad Flat Pack niskog profila: Ovaj paket ima igle na sve četiri
strane. Razmak između pinova varira u zavisnosti od IC-a, ali visina
je 1,4 mm.
PQFP
- Plastični četverostruki ravni paket: Kvadratno plastično
pakovanje sa jednakim brojem iglica u stilu galebovih krila na svakoj
strani. Tipično uzak razmak i često 44 ili više pinova. Obično se
koristi za VLSI kola.
CQFP
- Ceramic Kuad Flat Pack: Keramička verzija PKFP-a.
TQFP
- Thin Kuad Flat Pack: Tanka verzija PKFP-a. Paket četvorostrukog
ravnog pakovanja za IC-ove za površinsku montažu ima veoma tanke
vodove galebovog krila koji izlaze sa svih strana. Na IC-ovima za
površinsku montažu sa velikim brojem pinova, oni mogu biti veoma
tanki i lako se savijati. Jednom savijene skoro ih je nemoguće
reformisati u tražene pozicije. Mora se obratiti velika pažnja na
proces sastavljanja PCB-a kada rukujete ovim uređajima.
PLCC
- Plastic Leaded Chip Carrier:
Ovaj tip pakovanja je kvadratnog oblika i koristi J-žične igle sa
razmakom od 1,27 mm.
BGA
- Ball Grid Arrai:
SMD paket sa kugličnim rešetkastim nizom ima sve svoje kontaktne
pločice ispod paketa uređaja. Pre lemljenja jastučići se
pojavljuju kao kuglice za lemljenje, što je dovelo do imena.
Postavljanje kontakata ispod uređaja smanjuje potrebnu površinu uz
održavanje broja dostupnih priključaka. Ovaj format takođe
prevazilazi neke od problema sa veoma tankim kablovima potrebnim za
četvorostruka ravna pakovanja i čini paket fizički robusnijim.
Razmak kuglica na BGA je obično 1,27 mm.
Kada
je BGA paket prvi put predstavljen, u mnogim krugovima su postojale
sumnje u pouzdanost lemljenja kontaktnih tačaka ispod paketa, ali
kada proces sklapanja PCB-a funkcioniše ispravno, nema problema.
Iako
se čini da postoji mnogo različitih SMD paketa, činjenica da
postoje standardi smanjuje broj i moguće je postaviti pakete
dizajna štampanih ploča kako bi ih prilagodili, zajedno sa
dokazanim veličinama podloga na pločama. Na ovaj način paketi
omogućavaju kvalitetnu montažu štampane ploče i smanjenje
ukupnog broja varijabli unutar dizajna.
Comments
Post a Comment
