Popravka i ugradnja split klima uređaja
 |
| Raspored opreme tokom montaže |
 |
| Tok rashladnog sredstva u sistemu hlađenja NAPOMENA: U različitim modelima, može biti kapilarni ili elektronski ekspanzioni ventil.. |
 |
| Tok rashladnog sredstva u sistemu hlađenja i grejanja .NAPOMENA: U različitim modelima, može biti kapilarni ili elektronski ekspanzioni ventil. |
 |
| Priključenje pumpe i manometarskog seta na servisni ventil |
 |
| Spajanje cilindra za punjenje i manometra na servisni ventil |
 |

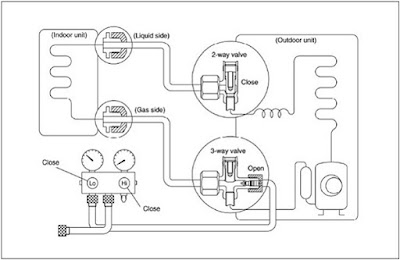

| Priključenje manometrskog seta na servisni ventil |
 |
| Priključenje uređaja za pretakanje rashladnog sredstva, cilindra i manometarskog seta na servisni ventil |
Dimenzioniranje sobnog klima uređaja
Prostor za hlađenje (kvadratni metar) Potreban kapacitet (BTU na sat)
9.2 to 13.9 5000
13.9 to 23.2 6000
23.2 to 27.8 7000
27.8 to 32.5 8000
32.5 to 37.1 9000
37.1 to 41.8 10,000
41.8 to 51 12,000
51 to 65 14,000
65 to 92.9 18,000
92.9 to 111.4 21,000
111.4 to 130 23,000
130 to 139.3 24,000
139.3 to 185.8 30,000
185.8 to 232.2 34,000
13.9 to 23.2 6000
23.2 to 27.8 7000
27.8 to 32.5 8000
32.5 to 37.1 9000
37.1 to 41.8 10,000
41.8 to 51 12,000
51 to 65 14,000
65 to 92.9 18,000
92.9 to 111.4 21,000
111.4 to 130 23,000
130 to 139.3 24,000
139.3 to 185.8 30,000
185.8 to 232.2 34,000
Kada odredite koja je veličina klima uređaja potrebna za prostoriju,
postoje i druge okolnosti koje morate uzeti u obzir:
• Većina klima uređaja je dizajnirana da hladi prostoriju u kojoj se
nalaze dve osoben. Za svaku dodatnu osobu u sobi, moraćete da dodate
600 BTU na osnovni
kapacitet hlađenja.
• Ako prostorija koja se hladi nije izolovana, moraćete da dodate 15
procenata osnovnom kapacitetu hlađenja.
• Moraćete da povećate osnovni kapacitet hlađenja za 10 procenata ako
prostorija ima zapadnu i/ili jugozapadnu ekspoziciju.
• Ako je prostorija koja se hladi okrenuta ka severu ili severoistoku
ili je jako zasenčena, kapacitet hlađenja će biti smanjen za 10
procenata.
• Ako ćete ovaj klima uređaj koristiti samo noću, odbijte 30 procenata
od osnovnog kapaciteta hlađenja.
• Ako imate visoke plafone, ili ako plafoni nisu izolovani, povećajte
osnovni kapacitet hlađenja za 10 procenata.
Brojke su zasnovane na dimenzionisanju klima uređaja u umerenoj klimi
oko 23,9 do 26,7 stepeni Celzijusa sa prosečnom vlažnošću od 50
procenata. Ako je klima toplija i vlažnost veća, možda ćete morati da
povećate osnovni kapacitet hlađenja za 10 do 20 procenata.
Montaža, mesto i uslovi
Unutrašnja jedinica
Izbegavajte:
- direktnu svetlost.
- obližnjee izvore toplote koji mogu uticati na performanse jedinice.
- područja u kojima se može očekivati curenje zapaljivog gasa.
- mesta gde postoje velike količine uljne pare.
Uradite:
- Izaberite odgovarajući položaj sa kojeg se svaki ugao prostorije može ravnomerno hladiti.
- Izaberite lokaciju koja će držati težinu jedinice.
- Izaberite mesto gde cev i odvodno crevo imaju najkraći tok ka spolja.
- Omogućite prostor za rad i održavanje, kao i neograničen protok vazduha oko jedinice.
Minimalna dužina cevi je samo za referencu, ako je prekratka može dovesti do pojave abnormalne buke.
Spoljna jedinica
Izbegavajte:
- Izvore toplote, izduvne ventilatore itd.
- Vlažne ili neravne lokacije.
Uradite:
- Izaberite što hladnije mesto.
- Izaberite mesto koje je dobro provetreno.
- Ostavite dovoljno prostora oko jedinice za usis ili odvod vazduha i moguće održavanje.
- Obezbedite čvrstu podlogu (ravna betonska podloga, betonski blok), najmanje 10 cm iznad nivoa tla da biste smanjili uticaj vlage i zaštitili jedinicu od mogućeg oštećenja vodom i smanjenog radnog veka.
- Ako komplet za instalaciju ima gumene jastučiće, preporučuje se upotreba za smanjenje vibracija i buke.
Odstranjivanje vazduha i test na curenje
Kod novog uređaja rashladnim sredstvom je napunjena spoljna jedinica. Zbog toga u procesu vakumiranja zaustavni ventili spoljne jedinice ostaju zatvoreni.
Postupak:
- Proverite, da li su konus matice na cevima za povezivanje unutrašnje i spoljne jedinice
zategnute
- Priključite cev za punjenje (Lo) manometarskog seta na servisni ventil spoljne jedinice
- Cev manometarskog seta priključite na pumpu za vakumiranje
- Uključite pumpu za vakumiranje
- Otvorite ventil (Lo) na manometarskom setu
- Pratite pad pritiska na manometru (Lo). Kad pritisak na manometru dostigne -0,8 bara, vakumirajte još 5 minuta
- Zatvorite ventil (Lo) i pratite vrednosti pritiska na manometru (2 minute)
- Ako u roku od 2 minute ne dođe do povećavanja pritiska na manometru, otvorite ventil
(Lo) i nastavite sa vakumiranjem (20 minuta)
- Zatvorite ventil (Lo) i isključite pumpu za vakumiranje
- Pratite pritisak na manometru (5 minuta)
Ako u periodu od 5 minuta ne dođe do povećanja pritiska na manometru, postupak vakumiranja je završen.
U slučaju, da na manometru primetite povećanje pritiska:
- rashladni sistem ne zaptiva/nije pravilno zaptiven
- proverite zaptivanje manometrskega seta
- uradite tlačno ispitivanje sa azotom
- zadihtujte rashladni sistem
- ponovite postupak vakuumiranja
Ako u periodu od 5 minuta ne dođe do povećanja pritiska na manometru, postupak vakumiranja je završen.
U slučaju, da na manometru primetite povećanje pritiska:
- Rashladni sistem ne zaptiva/nije pravilno zaptiven
- Proverite zaptivanje manometarskog seta
- Izvršite ispitivanje pritiska sa azotom
- Zadihtujte rashladni sistem
- Ponovite postupak vakumiranja.
Probni rad
Proverite nakon instalacije
- Da li je čvrsto postavljeno? Jedinica može pasti, tresti se ili emitovati buku.
- Da li ste uradili test curenja rashladnog sredstva? To može prouzrokovati nedovoljan kapacitet hlađenja (grejanja).
- Da li je toplotna izolacija dovoljna? Može izazvati kondenzaciju i kapljanje.
- Da li je drenaža vode zadovoljavajuća? Može izazvati kondenzaciju i kapljanje.
- Da li je napon u skladu sa nazivnim naponom označenim na natpisnoj pločici? To može uzrokovati električni kvar ili oštetiti proizvod.
- Da li su električne instalacije i cevovod pravilno i bezbedno postavljeni? To može uzrokovati električni kvar ili oštetiti dio.
- Da li je jedinica povezana na sigurnu uzemljenu vezu? Može izazvati kratak spoj.
- Da li je odgovarajući kabl za napajanje? To može uzrokovati električni kvar ili oštetiti dio.
- Da li su ulazni i izlazni otvori blokirani? To može prouzrokovati nedovoljan kapacitet hlađenja (grejanja).
- Da li je određena dužina priključnih cevi i kapacitet rashladnog sredstva? Kapacitet rashladnog sredstva nije tačan.
Operativni test/
1. Test pre rada
(1) Nemojte uključivati napajanje pre nego što se instalacija u potpunosti završi.
(2) Električne instalacije moraju biti ispravno i bezbedno povezane.
(3) Zaustavne ventile priključnih cevi treba otvoriti.
(4) Sve nečistoće kao što su ostaci i trunke moraju biti očišćene iz jedinice.
2. Metoda ispitivanja rada
(1) Uključite napajanje i pritisnite dugme “ON/OFF” na daljinskom upravljaču da biste započeli operaciju.
(2) Pritisnite dugme MODE da izaberete HLAĐENJE, GREJANJE (jedinica samo za hlađenje nije dostupna), FAN da proverite da li je rad normalan ili ne.
Reparatura rashladnog sistema
Prisustvo vlage u rashladnom sistemu uzrokuje:
- Porast pritiska u rashladnom sistemu
- Veću potrošnju električne energije
- Smanjenje snage hlađenja ili grejanja
- Unutrašnju koroziju delova rashladnog sistema
- Neprohodnost rashladnog sredstva kroz rashladni sistem (zamrzavanje u kapilari ili
ekspanzionom ventilu)
1. Vakumiranje rashladnog sistema
Postupkom vakumiranja uklanjamo atmosferski vazduh i vlagu iz rashladnog sistema.
1.1 Vakumiranje nakon montaže novog uređaja je objašnjeno gore.
1.2 Vakumiranje celog rashladnog sistema
Za vakumiranje celog rashladnog sistema ispratite postupak vakumiranja novog aparata. Razlika je u tome, da su kod vakumiranja celog rashladnog sistema cevni ventili spoljne jedinice otvoreni.
2. Dopunite rashladni sistem rashladnim sredstvom
U slučaju da su cevi za povezivanje između jedinica duže nego što je predviđeno za osnovno
punjenje klima uređaja, potrebno je sistem dopuniti rashladnim sredstvom. Vrednost količine
dodatnog punjenja, možete naći na natpisnoj tablici klima uređaja ili u uputsvu za montažu. Za
svaki dalji metar priključka određeno je dodatno punjenje.
Postupak:
- Priključite cev za punjenje (Lo) manometarskog seta na servisni ventil spoljne jedinice
- Spojite cijev manometra na cilindar za punjenje ili cilindar rashladnog sredstva
- Uklonite atmosferski zrak iz povezanih creva za punjenje i manometarskog seta
- Uključite klima uređaj u režim hlađenja (kompresor radi)
- Otvorite ventil na cilindru za punjenje ili cilindru rashladnog sredstva
- Otvorite ventil (Lo) na manometarskom setu
- Napunite rashladni sistem sa propisanom količinom rashladnog sredstva
- Zatvorite ventil na cilindru za punjenje ili cilindru rashladnog sredstva
- Odvojite cev za punjenje od servisnog ventila
Ako koristite bocu (cilindar) sa rashladnim sredstvom, koristite vagu!
3. Usisavanje rashladnog sredstva spoljne jedinice
Usisavanje rashladnog sredstva spoljne jedinice vrši se u slučaju demontaže klima uređaja.
Postupak:
- Priključite cev za punjenje (Lo) manometarskog seta na servisni ventil spoljne jedinice
- Uklonite atmosferski zrak iz povezanih creva za punjenje i manometarskog seta
- Zatvorite ventil (Lo) manometrskega seta
- Uključite klima uređaj u režim hlađenja (kompresor radi)
- Zatvorite cevni ventil - tekućina (dvosmerni)
- Pratite pad pritiska na manometru (Lo)
- Kada pritisak na manometru dostigne vednost ispod -0,1 bara, zatvorite plinski ventil
(trosmerni)
- Isključite klima uređaj
- Pratite vrednost pritiska na manometru (1 minut)
- Ako u periodu od 1 minuta ne dođe do narastanja pritiska na manometru, ventili spoljne
jedinice su zatvoreni
- Odvojite cev za punjenje od servisnog ventila
4. Punjenje rashladnog sredstva u cilindar
Ako je potrebno zameniti delove rashladnog sistema ili na primer, proveriti količinu rashladnog sredstva, rashladno sredstvo iz sistema mora se presuti u cilindar rashladne
tečnosti.
Prilikom sakupljanja rashladnog sredstva koristi se uređaj koji izvlači rashladno sredstvo iz
rashladnog sistema.
U slučaju da se rashladni sistem puni rashladnim sredstvom koje će biti prethodno izvučeno, tokom postupka izvlačenja koristi se unapred pripremljen cilindar.
Postupak:
- Ulaz uređaja za pretakanje rashladnog sredstva preko manometarskog seta priključite na
servisni ventil spoljne jedinice
- Izlaz uređaja za pretakanje rashladnog sredstva povežite na cilindar za skladištenje
rashladnog sredstva
- Uklonite atmosferski zrak iz povezanih creva za punjenje i manometarskog seta
- Proverite da li su ventili creva otvoreni
- Otvorite ventil cilindra i manometarskog seta
- Uklučite uređaj za pretakanje rashladnog sredstva
- Sakupljajte rashladno sredstvo dok manometar ne pokaže pritisak rashladnog sistema
ispod 0 bara ili dok se uređaj ne isključi automatski (ako je postoji mogućnost)
- Zatvorite ventile na pumpi i bocama
- Isključite aparat
- Pratite pritisak na manometru (ako primetite porast pritiska, nastavite s postupkom
istakanja)
- Isključite bocu sa uređaja
- Odvojite uređaj i manometar
5. Punjenje rashladnog sistema
Ako niste promenili veze između uređaja (boca, boca za punjenje, merač protoka rashladnog
srdstva i sl.) Nakon završetka postupka istakanja, možete nastaviti sa postupkom punjenja..
U slučaju promena priključaka, uklonite atmosferski vazduh iz priključaka i manometra
(vakumiranje veza između uređaja).
Postupak:
- Proverite da li manometar (Lo) pokazuje vrednost vakuma (-0.8 bar)
- Otvorite ventil na cilindru za punjenje ili cilindru rashladnog sredstva
- Polako otvorite ventil (Lo) na postavljenom manometru
- Napunite rashladni sistem sa propisanom količinom rashladnog sredstva (podatke o vrsti i
količini možete pronaći na natpisnoj pločici klima uređaja). Ako koristite bocu (cilindar) sa
rashladnim sredstvom, koristite vagu
- Nakon punjenja zatvorite ventil (Lo) na setu manometra i ventil na boci ili cilindru za
punjenje
- Uključite klima uređaj (režim hlađenja) i pustite je da radi 5 minuta
- Obratite pažnju na rad sistema (promena pritiska - pad pritiska i ponovan rast)
- Isključite klima uređaj na 2 minuta (pritisak pritisnih i usisnih delova sistema su jednaki)
- Ponovo uklučite klima uređaj (režim hlađenja) i pratite promenu pritiska (opadanje i
ponovni rast)
- Nakon 5 minuta rada klima uređaja oscilacije pritiska se smiruju
6. Upozorenja
Nakon intervencije na rashladnom sistemu, ne zaboravite da proverite zaptivenost ventila cevi i poklopca ventila!
Propisani momenat za zatezanje poklopca ventila: 18 Nm!
Za neke vrste rashladnih sredstava smatra se da se rashladni sistem puni u tečnom stanju!
Pri rukovanju zapaljivim rashladnim sredstvima koristite odgovarajuću opremu i alate!
